　以前、固定ガスＭｋ２３ベースでＲＰＧ－７を作りましたが、アウトドアフィールドの貸切で２ゲームほど使って以来お蔵入りとなっていました。
　たまたまマルゼンの旧型Ｍ１１Ａ１のマガジンが手に入ったので、これをベースに作り直そうと考えました。
　Ｍｋ２３はＲＰＧ－７とは似ても似つかないグリップでしたが、Ｍ１１はグリップが垂直でレシーバーも箱型なので、ＲＰＧ－７の雰囲気に似合いそうです。

　呼び径４０ｍｍの塩ビ管にＭ１１のレシーバーが入る穴をあけます。

　Ｍ１１のフロントサイトを外して入れてみました。いい感じ。

　ボルトが動くための穴と、リアサイトが通る穴をあけます。これで塩ビ管の中にレシーバー上部がすっぽり入ります。

　Ｍ１１の銃口から弾頭の先までの延長バレルを作ります。これも塩ビ管。

　弾頭を装着して仮組み。

　弾頭の内側にＢＢ弾が当たらないよう、延長バレルにはスポンジグリップを被せました。
　これで本体は概ね出来上がり。次は後部を作ります。

　トレーサー機能が装着できたので、スイッチ回りと基盤のカバーを作ります。

　プッシュスイッチはフォアエンドの前部が当たるか当たらないかという位置に固定します。フォアエンドに力を加えていない状態でスイッチオフ。フォアエンドの遊び（ガタ）分だけ前に押すとスイッチオン。回路にＦＥＴを加えた効果なのか、スイッチオフですぐＬＥＤが消灯ではなく、１秒ほどかけてゆっくり暗くなります。

　回路とスイッチのカバーを塩ビ管で作ります。

　塩ビ管の太さがフォアエンドに近く、偶然にも一体感があります。

　カバーを塗装して完成。塗料はアサヒペン・ストーン調スプレーのブラック。塗装だけでざらついた表面加工ができるのでお気に入りです。
　試射した限りではまずまずの発光性能ですが、ある程度の距離で満足できる発光かどうかはインドアフィールドで試してみたいと思います。

　基盤ができたので、ショットガン本体に装着します。

　紫外線ＬＥＤがバレル内に光を照射するための穴、をアウターバレルに空けます。

　基盤をアウターバレルにねじ止めします。

　電源は単３乾電池３本、４．５Ｖ。バレル内が光りました。
　次は基盤のカバーを作ります。

　Ｍ４でのトレーサー機能内蔵がまずまず成功したので、ショットガントレーサーに応用することにします。
　Ｍ４ではレシーバー内で紫外線ＬＥＤを点灯しっぱなしでしたが、ショットガンは銃口が大きくてＬＥＤ光が目立つので、射撃時のみ点灯する機構が好ましい。バージョン１ではトリガーにスイッチを貼り付けましたが、バージョン２では発射音によって点灯する方式を考えました。

　まずは配線の検証。しかし音声センサーからの信号電圧がＦＥＴのゲートを開けられるほどは高くないのか、うまくいきません。

　これ、たぶんマイコンを使って、センサ信号を処理するプログラムが要るかも。モメンタリのプッシュスイッチを使う方法に方針転換します。

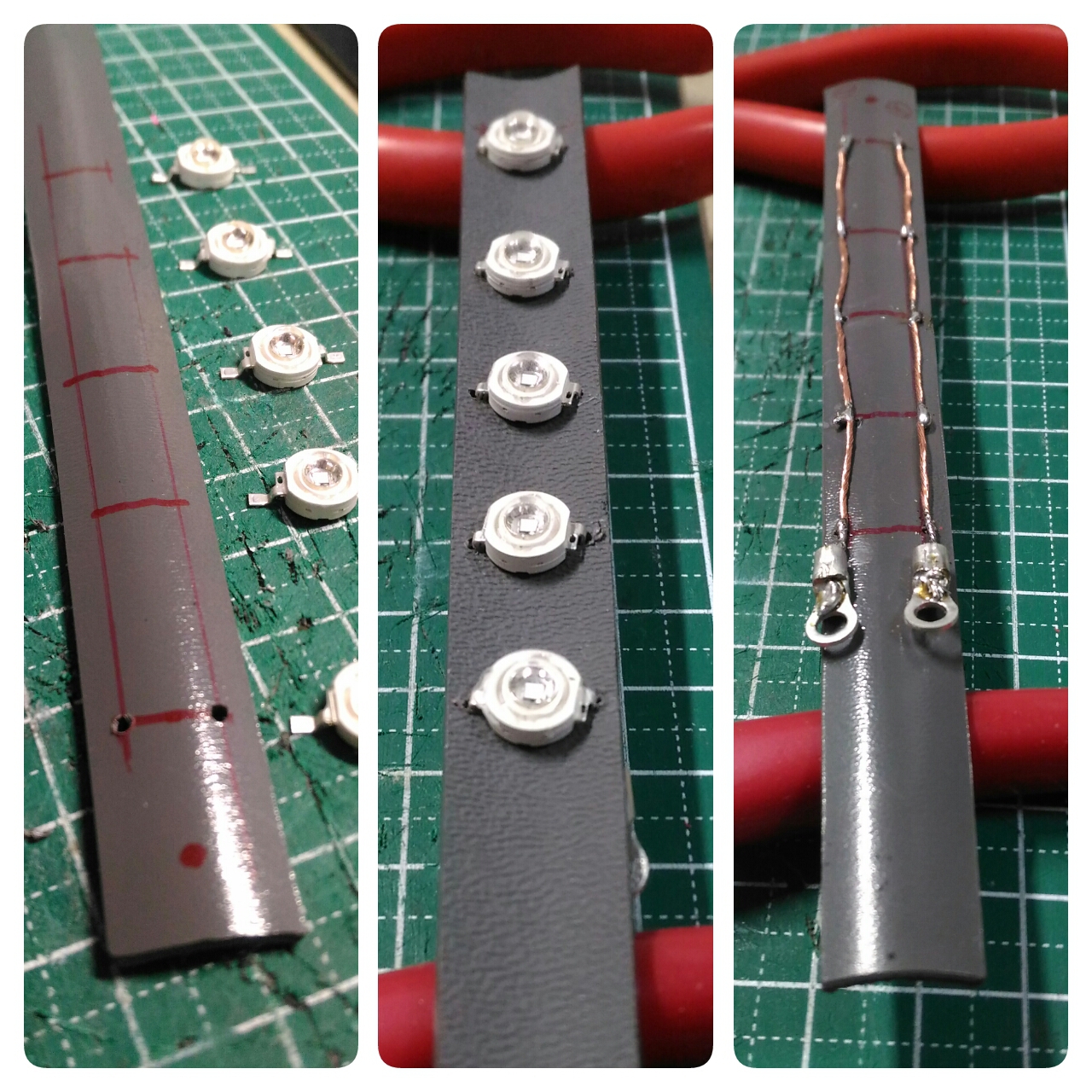

　紫外線ＬＥＤは１０ｃｍほどの長さに縦列配置。

　小さい基盤にＦＥＴ、ＦＥＴ用電池を配置して、電源用コネクタとプッシュスイッチを伸ばします。
　次回は、この基盤をショットガン本体へ装着します。
